Автомобильный транспорт, парковки, дворовые территории и безопасность во дворах

Системы проезда на оснвое UHF технологии RFID

Плюсы применения RFID для автоматизации идентификации транспорта, машин, автомобилей, контейнеров

RFID-СИСТЕМА ДЛЯ РЕГИСТРАЦИИ АВТОМОБИЛЕЙ:
  • ОРГАНИЗАЦИЯ БЕЗОСТАНОВОЧНОГО ВЪЕЗДА НА ПОДКОНТРОЛЬНУЮ ТЕРРИТОРИЮ – НА ПАРКОВКУ, ВО ДВОРЫ;
  • БЫСТРЫЙ ДОСТУП СПЕЦТРАНСПОРТА, АВТОМОБИЛЕЙ МЧС, КАРЕТ СКОРОЙ ПОМОЩИ;
  • ПОВЫШЕНИЕ КОМФОРТА ЧЕЛОВЕКА ПРИ ПРОЕЗДЕ НА ТЕРРИТОРИЮ;
  • ПОВЫШЕНИЕ УРОВНЯ БЕЗОПАСНОСТИ НА ПОДКОНТРОЛЬНОЙ ТЕРРИТОРИИ.

Как это работает?

  • Транспортное средство оснащается миниатюрным устройством – RFID меткой.
  • RFID метка может иметь различный форм-фактор. Наиболее популярными являются три модели: RFID-наклейка на лобовое стекло, RFID-карта, RFID-метка в прочном пластиковом корпусе для наружного крепления.
  • В близи КПП монтируется оборудование: RFID-считыватель и RFID-антенны.
  • В зависимости от требований заказчика, оборудование может работать автономно или под управлением информационной системы (программного обеспечения). Также оборудование можно подключить к уже существующей системе СКУД – поддерживается большинство контроллеров.
  • Дальность регистрации меток настраивается программно и может достигать 16-18 метров. В зависимости от требований автомобиль может быть зарегистрирован еще на подъезде к барьеру или в непосредственной близости к нему.
  • При попадании RFID-метки в зону действия антенны система проверяет метку по схеме свой/чужой, далее проверяются права доступа (также проверяется время, день недели).
  • При успешном похождении всех проверок система выдает сигнал на шлагбаум, ворота или другой барьер.

Видеорепортаж с разъяснением принципа работы

*Коротко о принципе действия систем (об автономных системах, о системах, работающих под управлением информационной системы и о системах, работающих со СКУД контроллерами, например, по Wiegand 26)


RFID-технологии на основе диапазона частот UHF (860-960 МГц), предлагаемые группой компаний ISBC, позволяют легко создавать системы проезда, учета и контроля автомобильного транспорта. Отличительной особенностью технологии UHF является исключительная дальность работы RFID-оборудования и пассивных RFID-меток - теперь нет необходимости выходить из автомобиля, открывать окно и тянуться карточкой к сканеру пропусков - сканирование RFID-метки происходит дистанционно! Идентификация RFID-пропуска производится еще на подъезде автомобиля, система срабатывает с расстояния, которое настраивается индивидуально, в зависимости от выбранного типа RFID-метки, считывателя и антенны, а также программных конфигураций.

Безусловным плюсом технологии UHF является не только дальность работы но и высокая степень защиты меток от клонирования и подделок!
Метки и оборудование RFID, предлагаемое компанией ISBC имеют несколько степеней защиты, которые позволяют полностью избещать клонирования меток и использования меток, незарегистрированных в системе. Некоторые RFID-метки, применяемые с нашими считывателями подделать в принципе невозможно, поскольку они обладают криптографической защитой. За подробным разъяснением о технологии защиты вы всегда можете обратиться в Департамент RFID по электронной почте или по телефонам.

Наряду с такими параметрами как дальность, высокая защищенность от подделок обращаем внимание на низкую стоимость меток! Например, разница в стоимости UHF карты производства ISBC и брелока шлагбаума составляет десятки раз. По вопросам стоимости на RFID-метки и RFID-карты вы всегда можете обратиться в Департамент RFID по электронной почте или по телефонам.

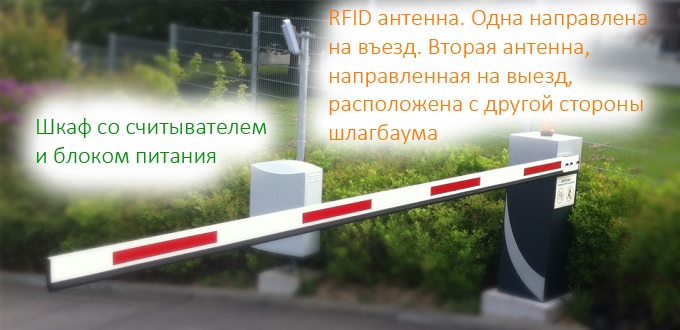

Пример одной из инсталляций. Шкаф автоматизации с RFID-оборудованием, установленным внутри и вспомогательные элементы, такие как клеммная колодка, блок питания...
RFID-антенна на мачте на подъезде к КПП RFID-оборудование в шкафу автоматизации

Эскиз (RFID антенна и распространение электромагнитного поля).

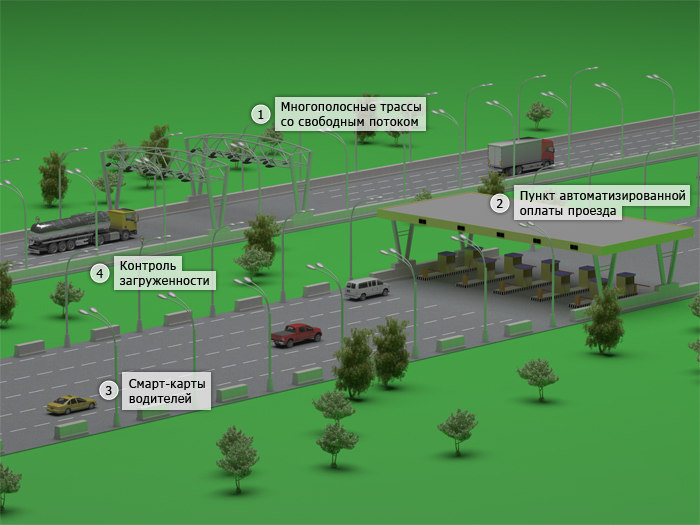

Иллюстрация применения RFID для идентификации автомобильного транспорта
Рисунок 1.
Иллюстрация применения RFID для идентификации автомобильного транспорта. Идентификация грузовиков
Рисунок 2.

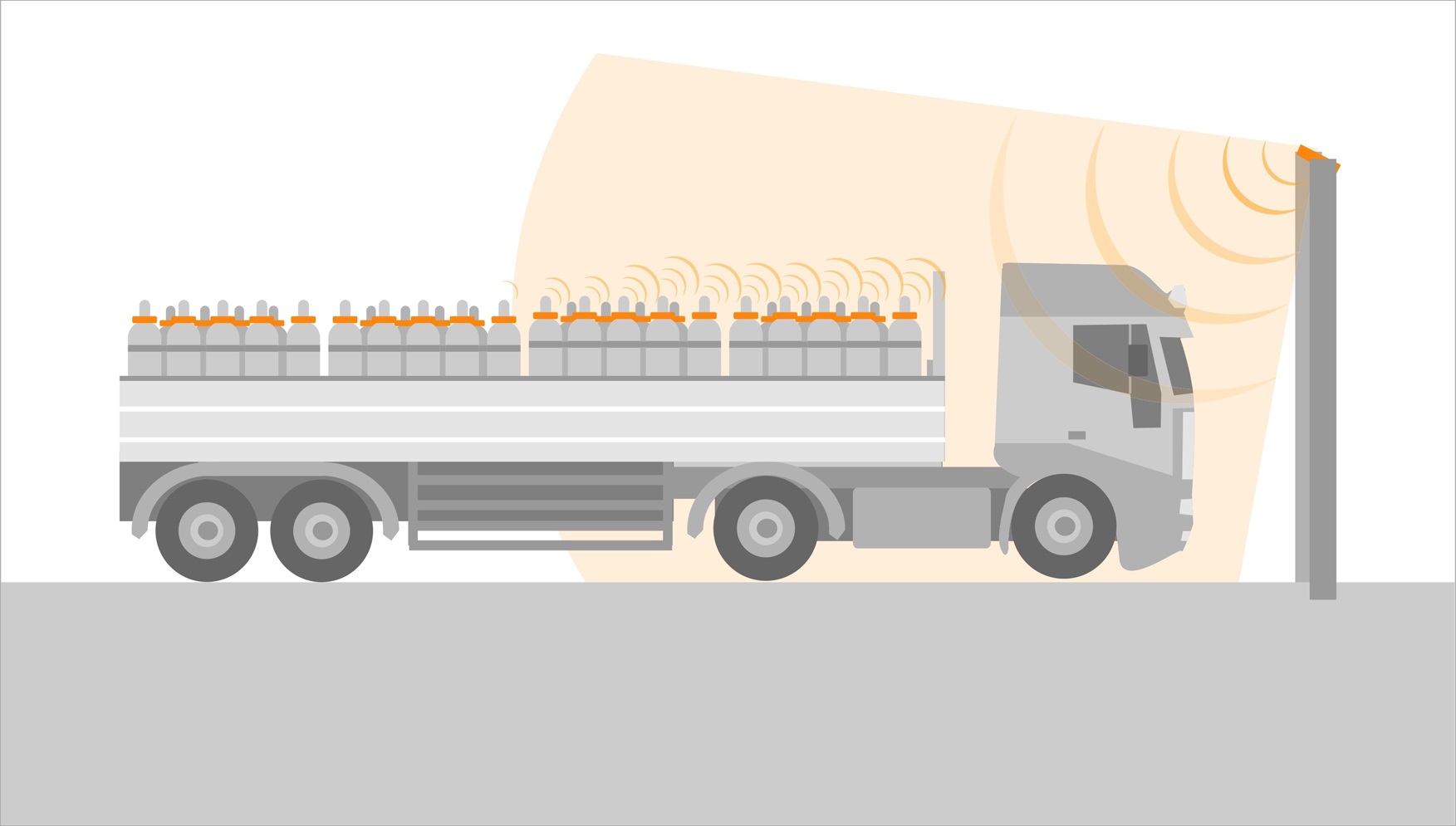

RFID для идентификации груза и идентификации транспорта

Рисунок 3.

RFID считыватель и контроллер (интерфейс Wiegand)

Рисунок 4.

Иллюстрация применения технологий RFID для идентификации автомобильного транспорта

RFID-антенна для системы автоматизации проезда
Рисунок 5.

RFID автоматизация проезда. Бесконтактный проезд. Дальняя идентификация автомобиля
Рисунок 6.

RFID система автоматизации проезда. RFID антенна для мониторинга транспорта
Рисунок 7.

Придворовые территории

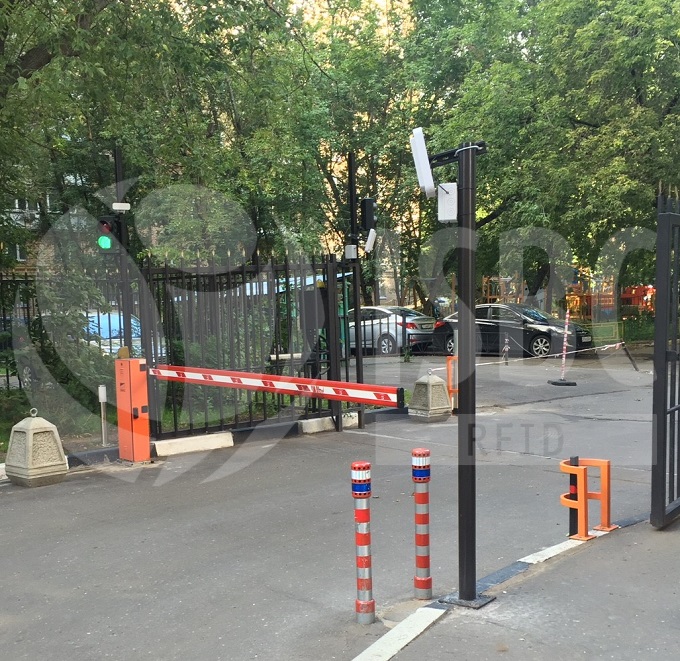

шлагбаум, автоматизация проезда на паркинг на основе RFID
Рисунок 8.

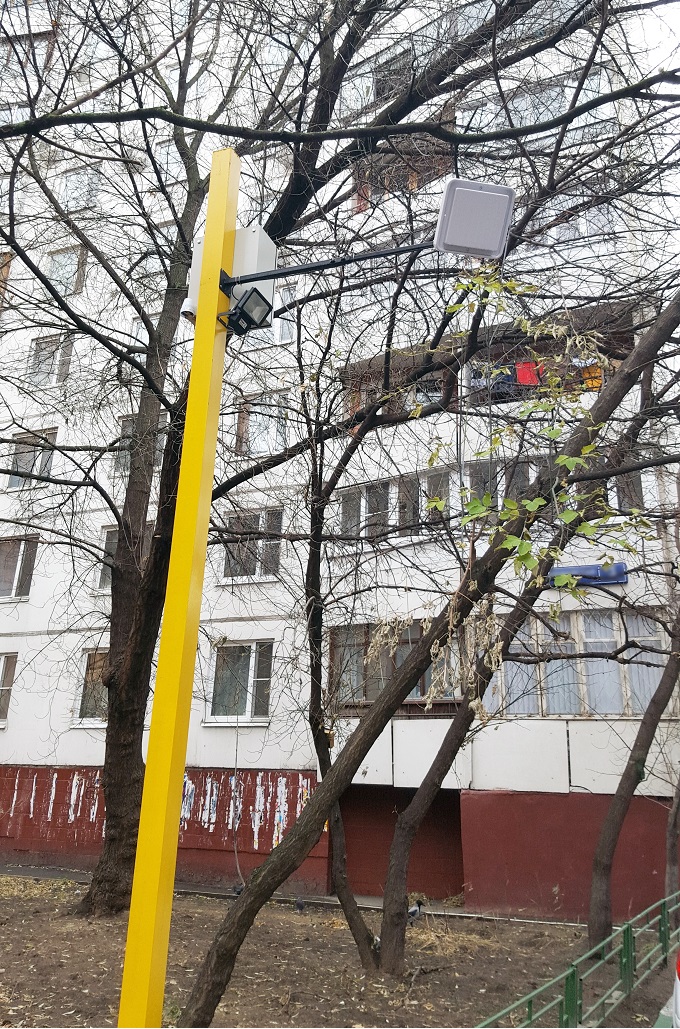

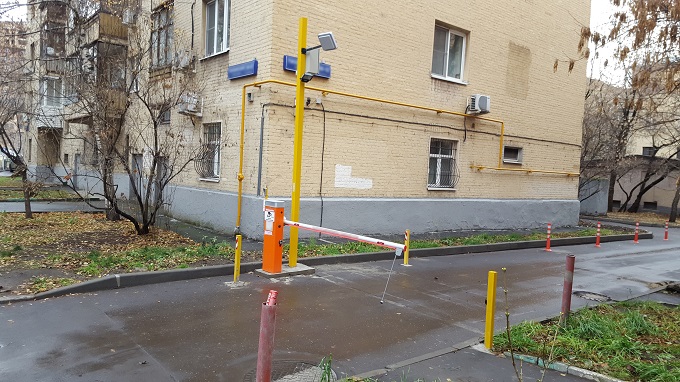

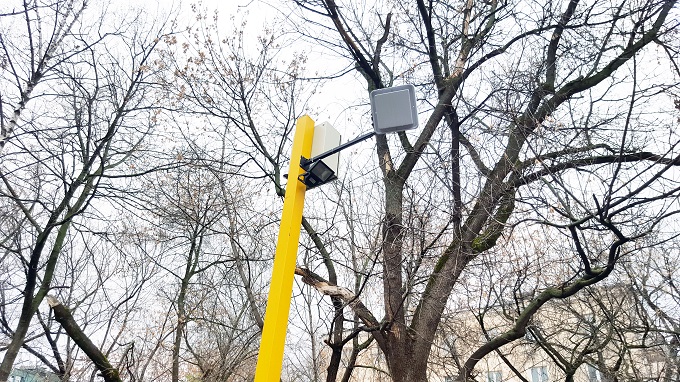

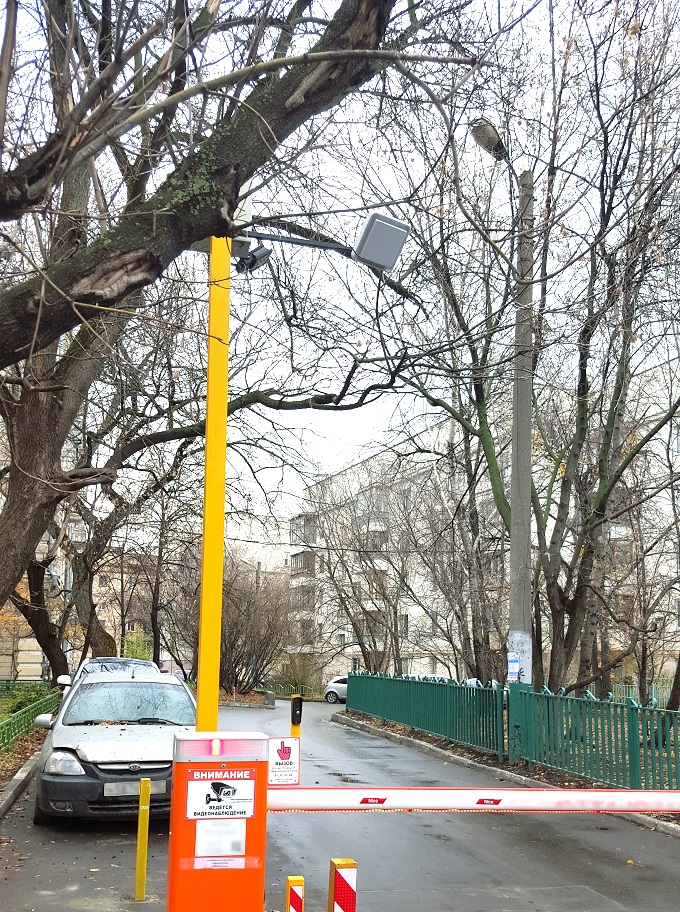

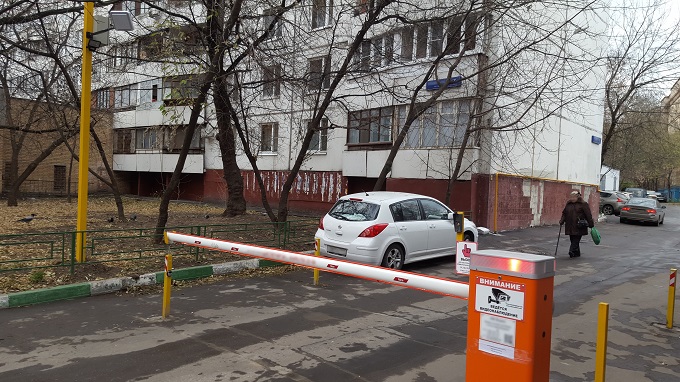

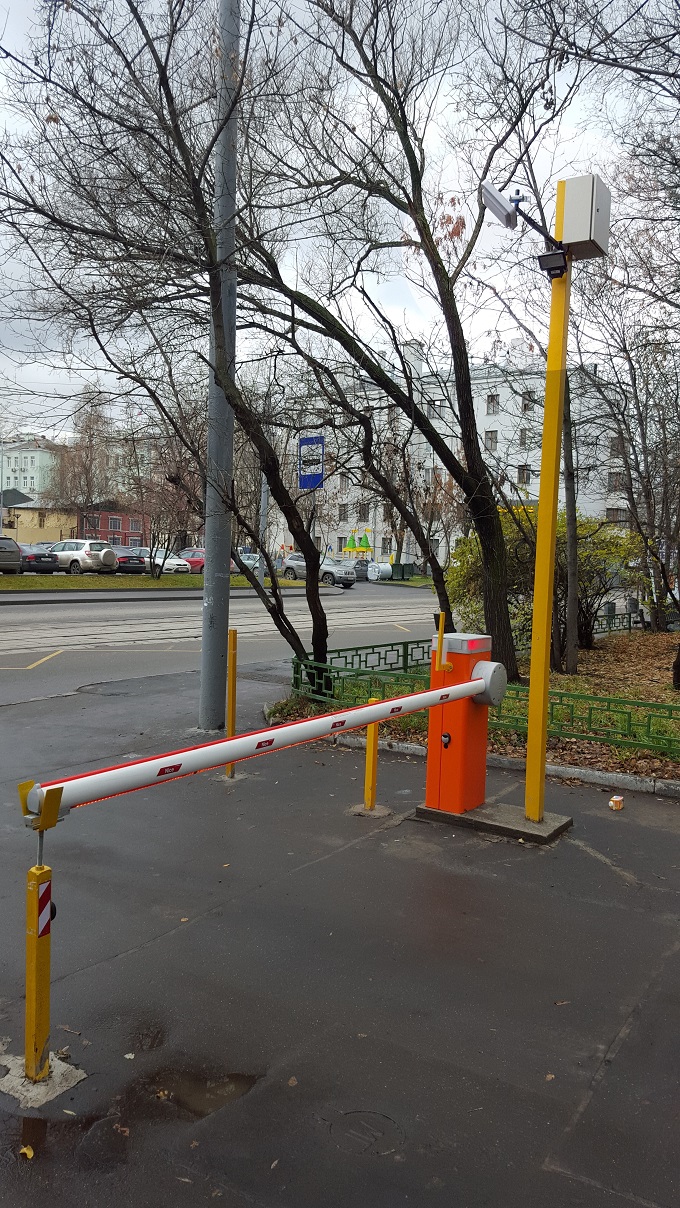

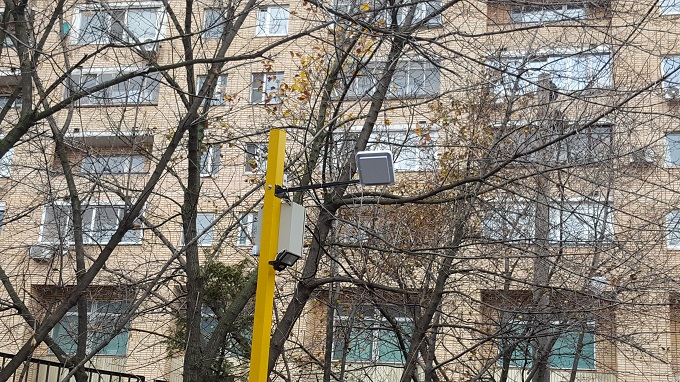

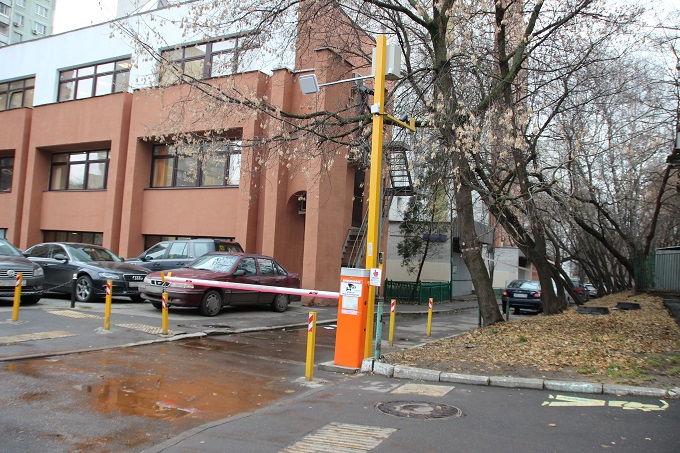

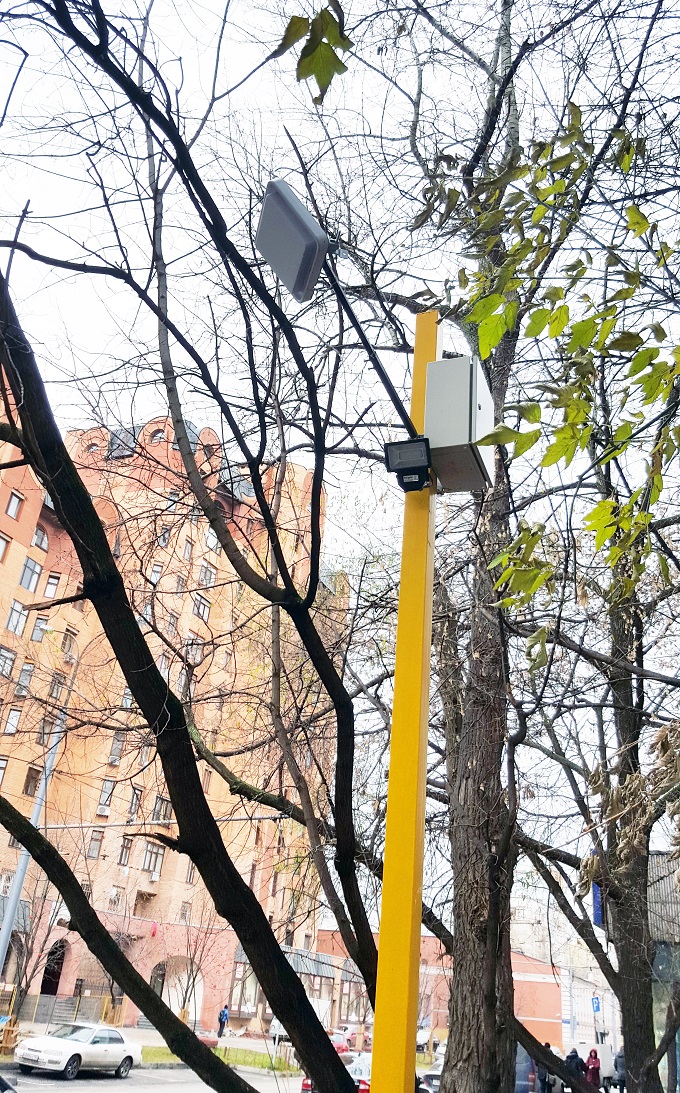

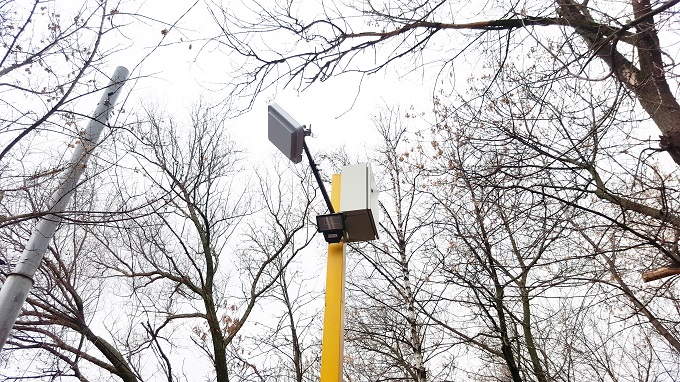

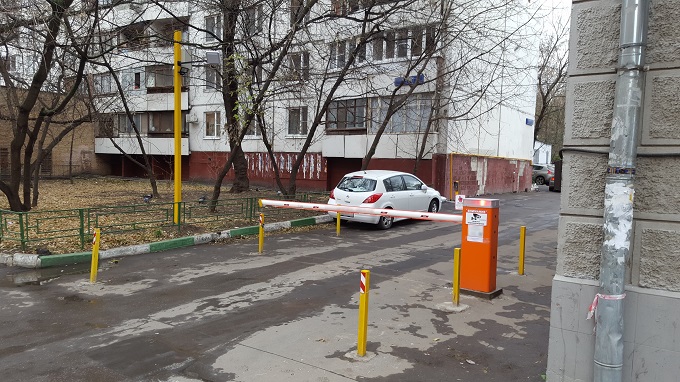

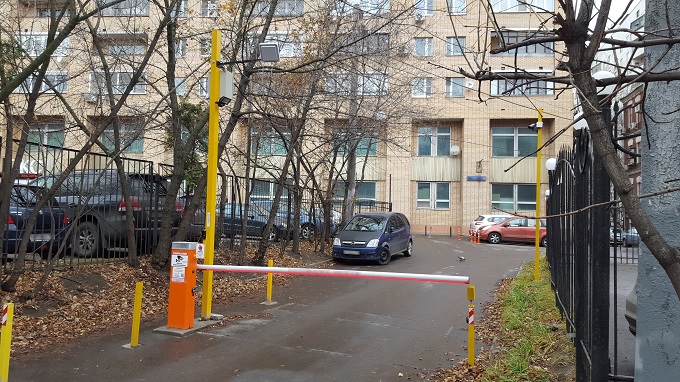

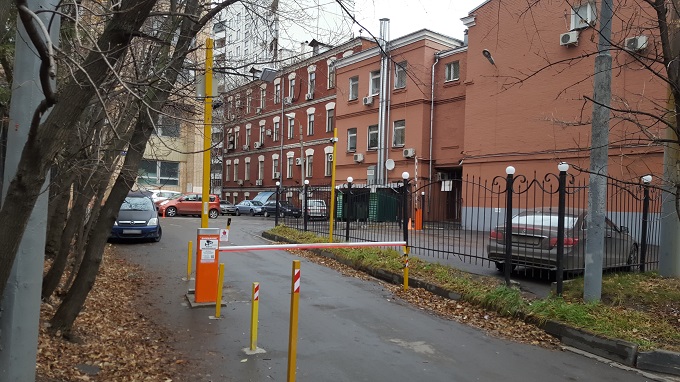

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 9.

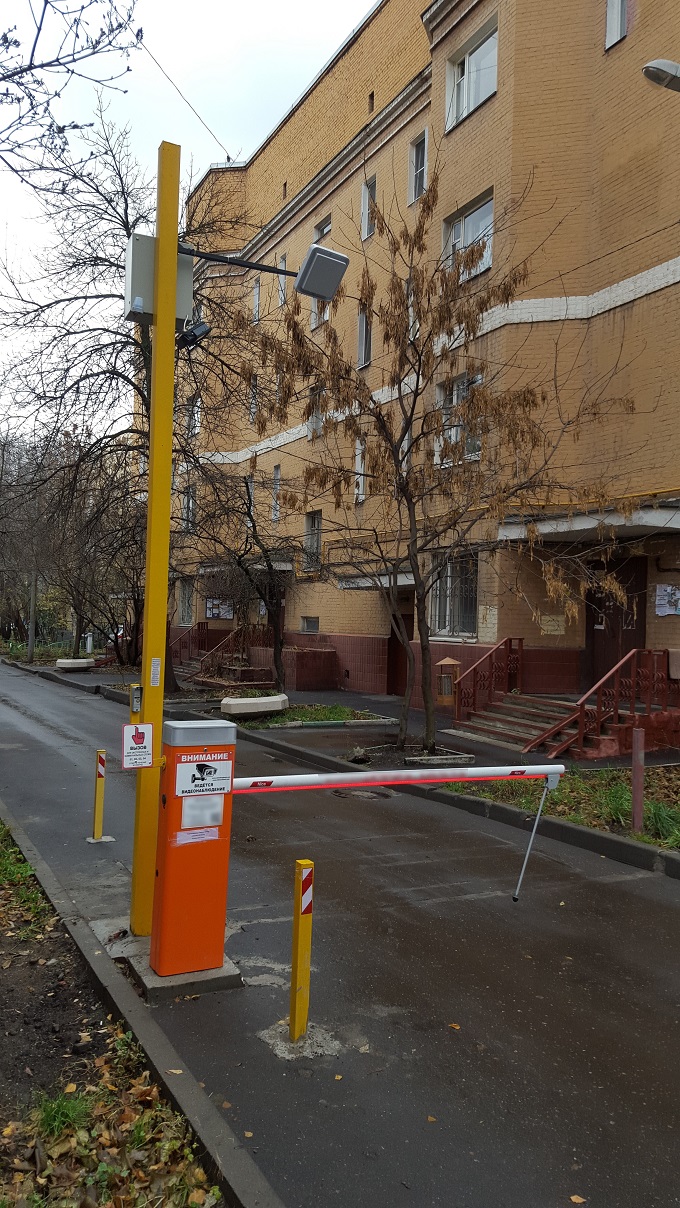

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 10.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 11.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 12.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 13.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 14.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 15.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 16.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 17.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 18.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 19.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 20.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 21

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 22.

Производстенные объекты, автобазы

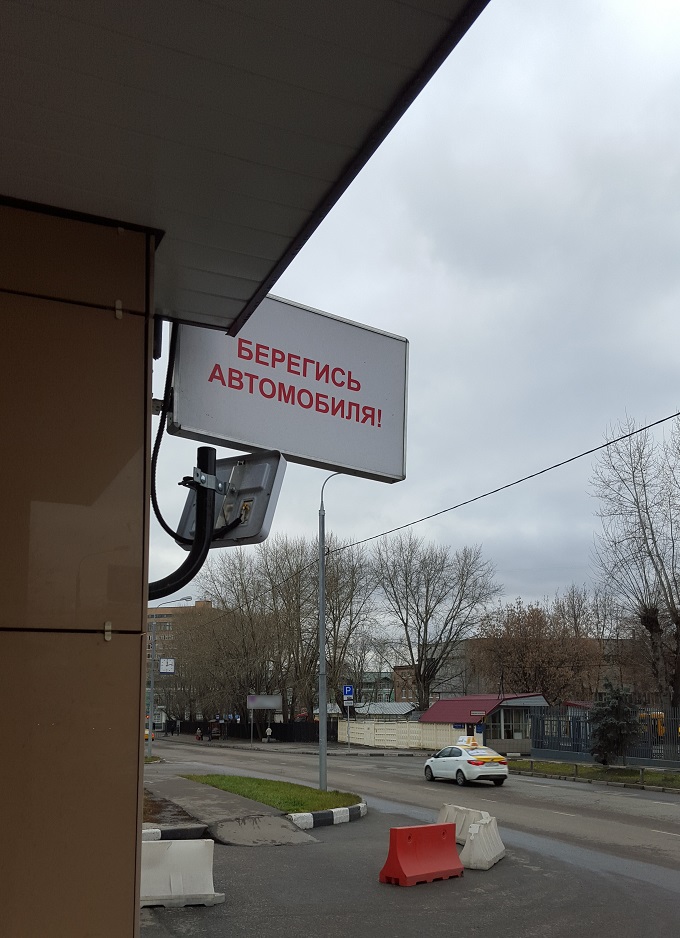

RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 23.

RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 24.

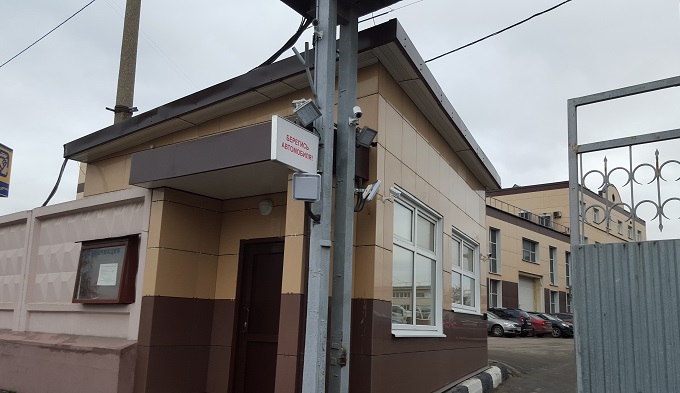

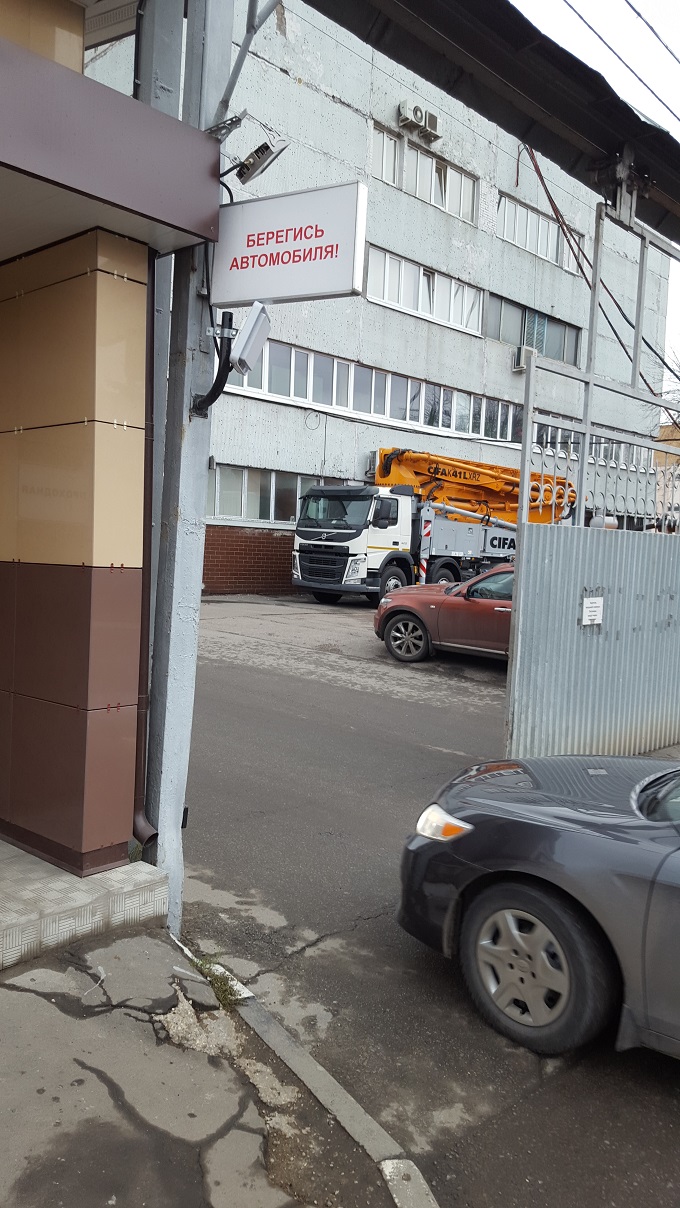

Автоматические ворота, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 25.

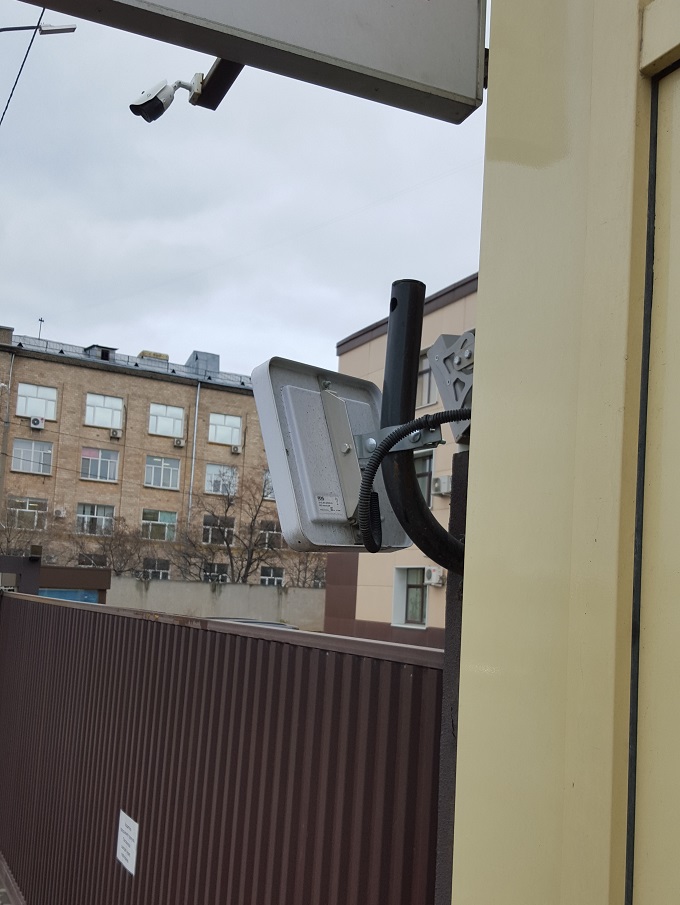

Автоматические ворота, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля. Системы безопасности
Рисунок 26.

Автоматические ворота, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля. Системы безопасности
Рисунок 27.

Автоматические ворота, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 28.

RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 29.

Автоматические ворота, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля. Системы безопасности
Рисунок 30.

Шлагбаум, RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 31.

RFID оборудование, индукционные петли для автоматизации парковок и доступа автомобиля
Рисунок 32.

Аграрный сектор - RFID идентификация грузовиков, прицепов, тракторов и другой техники / весовые комплексы

RFID идентификация весовой комплекс RFID оборудование для идентификации техники
Рисунок 33.

RFID оборудование для идентификации техники (аграрный сектор)
Рисунок 34.
RFID оборудование для идентификации тракторов
Рисунок 35.

Гаражные комплексы, кооперативы, посёлки

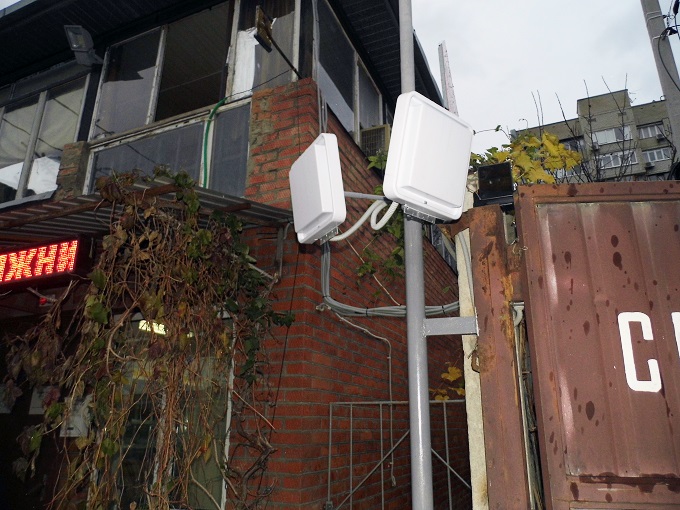

RFID оборудование для автоматизации гаражей, парковок, проезд в посёлки
Рисунок 36.

Шлагбаум, RFID оборудование для автоматизации гаражей, парковок, проезд в посёлки
Рисунок 37.

Шлагбаум, RFID оборудование для автоматизации гаражей, парковок, проезд в посёлки
Рисунок 38.

RFID оборудование для автоматизации гаражей, парковок, проезд в посёлки
Рисунок 39.

О применении

Применение RFID в области идентификации автомобильного транспорта достаточно широкое и не ограничивается лишь автоматизацией шлагбаумов и контрольных пунктов, есть и более серъезные задачи, решаемые на основе RFID. Некоторые сферы применения наглядно продемонстрированы на приведенном ниже рисунке. Системы автоматической идентификации автомобильного транспорта, построенные на основе технологий электронной идентификации RFID являются перспективным инструментом контроля транспортных средств и управления дорожным движением. Среди преимуществ радиочастотной идентификации отмечается высокая скорость идентификации, надежность, модульная структура, масштабируемость, а также удобство в эксплуатации и обслуживании. На основе RFID-систем можно построить прикладные решения, которые могут решить многие задачи, возникающие в сфере контроля перемещения ТС, организации проезда по платным дорогам, регистрации и контроля трафика при въезде в особые территории.

RFID оборудование и автомобильный транспорт

RFID-ОБОРУДОВАНИЕ ISBC ДЛЯ "СИСТЕМ КОНТРОЛЯ И
 УЧЕТА АВТОТРАНСПОРТА"

Мы сделали подборку оборудования и меток, которые подходят для использования в системах контроля проезда автотранспорта. Приведенный ниже перечень неполный, Вы можете воспользоваться как этой подборкой, так и подобрать оборудование самостоятельно в нашем Каталоге продукции, воспользовавшись фильтрами разделов каталога.

RFID-метки, которые могут подойти для решения задачи


Вариант №1
Название
RFID-Метка Confidexwindsheld Label UHF RFID-метка на лобовое стекло, не передается, при попытке снятия разрывается
Артикул 050-4053
Описание применения Одноразовая RFID-метка в виде самоклеящейся этикетки. Предназначена для крепления на лобовое стекло автомобиля, имеет расширенный идентификационный номер TID - уникальный номер метки, заранее запрограммированный производителем, стереть и изменить данный номер невозможно. Метка является одноразовой, спроектирована таким образом, что при попытке снятия повреждается и перестает работать. Температурный режим работы метки от -35°С до +70°С, дальность уверенного приема 8 метров*.

Вариант №2
Название
RFID-Метка Confidex License Plate (UHF)
Артикул 050-7077
Описание применения RFID-метка для идентификации автомобиля и других транспортных средств, отлично подходит для идентификации прицепов и контейнеров. Адаптирована для крепления непосредственно на кузов автомобиля. Эта RFID-Метка имеет уникальный номер и дополнительную  память для кодирования пользовательских данных. Уникальный номер заранее запрограммированый производителем, стереть и изменить данный номер невозможно. Метка является многоразовой, крепится различными способами (под винты, заклёпки, на клей). Температурный режим работы метки от -30°С до +60°С, дальность приема до 16-18 метров*.

Вариант №3
Название
RFID карта UHF - пропуск, выдаваемый человеку
Артикул 100-6681
Описание применения RFID карта со встроенными UHF чипом и антенной. Карта работает на сверхвысокой частоте (800-900 MHz, UHF-карты), Используются, в основном, в системах дальней идентификации (до 16 метров*). С помощью этой карты эффективно решаются задачи мониторинга передвижения людей, контроля проезда транспортных средств. В отличии от RFID-метки, наклеенной на стекло автомобиля данную метку можно передавать другому лицу и забирать из автомобиля.
Карта может быть белой или печатью. За более подробной консультацией о возможностях графической персонализации карт (печати) просьба обращаться к менеджерам компании.

RFID-считыватели, которые могут подойти для решения задачи

Вариант №1
Название
Артикул 013-6174
Описание применения Стационарный RFID-считыватель дальнего радиуса считывания с высокой производительностью, может быть встроен в шкаф автоматизации (Резервный источник питания + RFID-считыватель + клеммная колодка и пр.). Имеет прочный металлический корпус (IP53), при необходимости может быть снабжен защитным кожухом, повышающим пыле-влаго-защищенность устройства до IP64.
Дальность работы настраиваемая, типовая величина 5-12 метров*. Температурный режим от -25°С до +55°С. К одному считывателю подключется до 4 антенн.
Имеет множество коммуникационных интерфейсов: RS232, Ethernet, USB, в том числе Wiegand, поддерживаемый большинством СКУД. Имеет цифровой порт и несколько реле для управления сторонней аппаратурой, например, шлагбаумом или видеокамерой.

Применительно к задаче регистрации транспорта считыватель может работать в нескольких режимах:
1) Производить мониторинг RFID-меток и передавать их в программное обеспечение, все остальный дейсвтия заложены в штатные алгоритмы разработчиков программного обеспечения
2) Работать автономно и автоматически управлять, например, шлагбаумами через реле и цифровые порты если обнаруженная метка соотвествует настроенным в считывателе условиям
3) Работать автономно, считывать номера RFID меток и передавать их на контроллер СКУД, который работает в соответствии со штатными алгоритмами, заложенными производителем СКУДа

Считыватель имеет одно реле для переключения сигнала 24 VDC с током до 1 Ампера и 2 цифровых порта. Если требуется "усилить" цифровые порты, опционально, применяется модуль силовых ключей производства ISBC.

Вариант №1
Название
Автономная система проезда FEIG MAX.U1002 (данное устройство - это модифицированный прибор LRU1002, в который встроен контроллер правления)
Артикул 013-6174
Описание применения Автономный комплекс на базе оборудования высокочастотной идентификации для оснащения систем проезда (парковки, ГСК, коттеджные поселки).
Система на базе FEIG MAX.U1002 UHF представляет из себя аппаратно-программный комплекс, с помощью которого решается задача организации автоматического проезда на подконтрольную территорию.
Идентификация автомобилей осуществляется по принципу «свой / чужой». Идентификаторами являются бесконтактные метки радиочастотной идентификации (RFID), которые однозначно определяют конкретный автомобиль или человека, управляющего автомобилем. Метка не имеет ни батарейки, ни аккумулятора, срок её эксплуатации практически не ограничен. На основании анализа данных RFID-метки происходит управление шлагбаумами, воротами или другими барьерами. Дальность обнаружения метки настраивается программно и может оставлять от 0.5 до 12 метров, что для большинства задач по организации проезда более чем достаточно.

Вариант №3, 4
Название
Артикул 013-1646
013-1898
Описание применения LRU3000 является аналогом LRU1002, дальность считывания до 12 метров*
LRU3500 является аналогом LRU1002, мощность излучателя увеличена до 4 Вт, дальность уверенного считывания до 16 метров*, также чувствительность считывателя несколько выше чем у LRU1002, увеличено количество реле и цивровых выходов.

Данный считыватель применяется в более серъезных задачах нежели организация парковочного пространства, типовая сфера применения - оборудование магистралей, платных дорог, мостов, тоннелей.
Столь высокая мощность позволяет протягивать более длинные коаксиальные кабели считыватель-антенна и применять мультиплексоры, что позволяет значительно увеличить количество подключаемых к одному считывателю антенн.

Вариант №5
Название RFID-считыватель средней зоны действия ISBC MU02_IP65
Артикул 100-7040
Описание применения RFID считыватель обладает небольшой мощностью 170 мВт, однако для многих задач этого вполне достаточно. Например, дальность действия уверенного приема следующая (при комплектации антенной ANT270/270):
1) С меткой Windshield составляет 5-6 метров;
2) С картой RFID составляет 1.5 - 2 метра;

RFID-антенны, которые могут подойти для решения задачи

Вариант №1
Название
RFID-антенна FEIG U270/270-EU (UHF)
Артикул 013-1641
Описание применения RFID-антенна с углом обзора 65°, поляризация круговая, коэффициент усиления 9 дБ. Исполнение климатическое для внешнего монтажа вне помещения. Круговая поляризация антенны позволяет повысить надежность считывания при любой ориентации метки в зоне видимости антенны.

Вариант №2
Название
RFID-антенна FEIG U600/270-EU (UHF)
Артикул 013-1642
Описание применения RFID-антенна с узким углом обзора ~30°, поляризация круговая, коэффициент усиления 11 дБ. Исполнение климатическое для внешнего монтажа вне помещения. Круговая поляризация антенны позволяет повысить надежность считывания при любой ориентации метки в зоне видимости антенны

Готовые комплекты, состоящие из считывателей, антенн и аксессуаров, необходимых для монтажа оборудования и последующей работы

Вариант №1
Название
Артикул 100-7706
Описание применения Состав оборудования:

Считыватель RFID
Антенна ANT270/270
Кабель коаксиальный (антенна-считыватель) 6 метров

Устройство MU02_SMAx2_IP65 UHF может применяться на различных объектах, где требуется обеспечить управление шлагбаумами, воротами или другими барьерами автоматически, по результатам идентификации транспортного средства или пропуска водителя.
К возможным сферам применения устройства относятся парковки, населенные пункты с пропускной системой, офисные и складские здания, автобазы, медицинские учреждения, школы и другие учебные заведения. Устройство имеет высокий уровень пыле-влагозащищенности IP65, обладает небольшими габаритами и может монтироваться в тумбу шлагбаума, однако, как правило, монтируется вблизи контроллера СКУД. Для питания устройства нужно 5 Вольт.

Вариант №2
Название
Артикул 100-7380
Описание применения Система представляет из себя аппаратно-программный комплекс, с помощью которого решается задача организации автоматического или автоматизированного проезда на подконтрольную территорию и учет перемещения транспорта. В состав входит аппаратная RFID-платформа (считыватель, метки) и web-сервис, реализованный на "облачных" технологиях.


Мы подготовили буклет, в котором описаны основные направления применения RFID технологий в области идентификации автомобильного транспорта. PDF версию буклета можно по ссылке "Идентификация транспортных средств на базе технологий RFID".

* Дальность считывания зависит от многих параметров: тип считывателя, мощность излучателя, тип антенны и ее размер, размера RFID-метки


Приложение: Аналитическая записка по RFID в области автомобильного транспорта
