Железнодорожный транспорт

RFID в области железнодорожного транспорта

RFID-оборудование является эффективным инструментом для создания систем слежения за локомотивами, пассажирскими и грузовыми вагонами, но в тоже время за их составными частями, например, колесными парами. Применение RFID оказывается достаточно полезным в логистике. На основе RFID решаются такие задачи, как обнаружение положения вагонов, определение направления движения состава. Эффективно решается задача складского учета.

Одно из главных преимуществ RFID – возможность применения в процессах технического обслуживания, ремонта и эксплуатации:
  • Обслуживание операторов ж/д перевозок.
  • Текущий и капитальный ремонт.
  • Прокат и аренда активов.
  • Идентификация и учет важных запасных частей, по которым делаются записи, например, об осмотре или техническом обслуживании.
RFID и техобслуживание

RFID для идентификации вагонов (пример применения технологий Радиочастотной идентификации)

Иллюстрация использования технологий RFID для идентификации вагонов
RFID для идентификации составов
Схема размещения оборудования RFID: на составе или вне состава (вдоль ж/д путей)

RFID для автоматизации ж/д
Пример реализованных проектов с применением считывателей RFID от компании FEIG Electronic

Особенности компонентов RFID для ж/д транспорта

Перечислим основные отличительные особенности компонентов RFID, рекомендуемых ISBC-RFID для применения в области ж/д транспорта:
  • Сканирование RFID метки с расстояния – дальность действия от нескольких сантиметров до 20 метров для пассивных RFID меток, до 60 метров для полупасивных и сотни метров для активных RFID меток
  • Отсутствие необходимости контакта RFID-метки со считывателем или прямой видимости.
  • Неограниченный срок эксплуатации пассивных RFID меток.
  • Возможность хранения информации непосредственно на электронной метке, её чтения и записи.
  • RFID метки могут быть выполнены в различном исполнении: в корпусе или в виде наклеек.
  • RFID метки в корпусе имеют высокий уровень пыле-влаго-защищенности IP67/68.
  • Оборудование имеет широкий температурный диапазон работы: от -40 до +85С, в ассортименте ISBC есть метки, выдерживающие и экстремально высокие температуры.
  • Простая интеграция в IT инфраструктуру предприятия, для этого предусмотрены все необходимые интерфейсы.

RFID метка на элементах контроля

Об условиях эксплуатации меток и оборудования

RFID-оборудование и RFID-метки, рекомендуемые ISBC-RFID, предназначены для работы в жестких условиях эксплуатации. Оборудование и метки, в зависимости от решаемой задачи, имеют различные параметры. В общем виде, метки могут быть выполнены:
  • в различном климатическом исполнении;
  • с различным уровнем пыле-влаго-защищенности IP;
  • в виброустойчивом исполнении - устойчивыми к транспортной вибрации и шоковым/ударным воздействиям.
Общее между всеми типами меток то, что они имеют непревзойденную дальность считывания, особенно при монтаже на металлические повехности, многие метки протестированы на воздействие вибрации и ударов! Внешний вид некоторых RFID-меток, предлагаемых ISBC-RFID, представлен на рисунке 1.

RFID-Метки, рекомендованные для применения в области ж/д транспорта

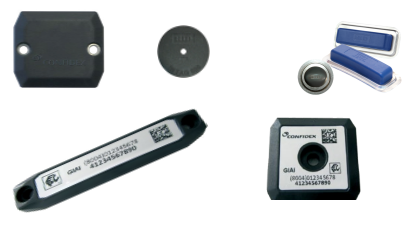

Рисунок 1. Внешний вид меток, применяемых в области железнодорожного транспорта для идентификации различных объектов

Структура работы системы, построенной на основе RFID

Наиболее общая структура RFID системы состоит из:
  • RFID-метки, которая крепится на объект идентификации – вагон или комплектующие части,
  • RFID-считывателя,
  • RFID-антенны.
Считыватель работает либо автономно (ведет лог RFID-меток с указанием времени обнаружения, в то же время может управлять реле или цифровым портом), либо под управлением компьютера, находящегося в составе IT инфраструктуры предприятия.

Когда требуется провести идентификацию объекта, на который установлена RFID-метка, производится активация антенны RFID считывателя (либо считыватель всегда находится в режиме опроса), в ответ метка передает уникальный номер Electronic Product Code (EPC) или серийный номер метки TID либо дополнительные данные, записанные в память метки, далее информация передается на компьютер, после чего система отрабатывает в соответствии с реализованными в ней алгоритмами.

RFID-ОБОРУДОВАНИЕ ISBC-RFID ДЛЯ РЕШЕНИЯ ЗАДАЧ ИДЕНТИФИКАЦИИ В ОБЛАСТИ Ж/Д ТРАНСПОРТА


Мы сделали подборку оборудования и меток, которые подходят для использования в жестких условиях эксплуатации в области железнодорожного транспорта. Приведенный ниже перечень неполный, вы можете воспользоваться как этой подборкой, так и подобрать оборудование самостоятельно в нашем Каталоге продукции, воспользовавшись фильтрами разделов каталога.

Оборудование и метки, приведенные ниже, работают в частотном диапазоне UHF (860-960 МГц), в Каталоге продукции доступны и другие виды оборудования, в том числе из частотного диапазона HF 13.56 МГц и LF 125 кГц. Основной причиной выбора UHF применительно к области ж/д транспорта является более высокая дальность считывания пассивных меток UHF по сравнению с альтернативными технологиями HF и LF.

RFID-метки, которые могут подойти для решения задачи

Вариант №1
Название
RFID-Метка для ж/д транспорта
Артикул 050-3531
Описание применения Очень прочная RFID-метка в корпусе, имеет универсальное применение, адаптирована для использования на металле. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы.
Дальность уверенного считывания до 9 метров*.
Имеет расширенный температурный диапазон от -55 до +105С.

Вариант №2
Название
RFID-Метка для ж/д транспорта
Артикул 050-3438
Описание применения Прочная RFID-метка в корпусе, имеет универсальное применение, адаптирована для использования на металле. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы.
Дальность уверенного считывания до 8 метров*.
Имеет температурный диапазон от -35 до +85С.

Вариант №3
Название
Confidex Survivor и Survivor B с непревзойденной дистанцией считывания до 60 метров

RFID-Метка для ж/д транспорта RFID-метка Survivor B
Артикул 050-3489 - Confidex Survivor
050-6340 - Confidex Survivor B
Описание применения Универсальная RFID-метка в корпусе, разработана для использования в логистике и транспортировании грузов. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы. Метка модификации "B" может крепиться на хомуты, клей или винты.
Дальность уверенного считывания до 11 метров* и до 60 метров* для модификации B
Имеет температурный диапазон от -35 до +85С ( -35 до +65С для модификации B).

Вариант №4
Название
RFID-Метка для ж/д транспорта
Артикул 050-5225
Описание применения Небольшая и очень прочная RFID-метка в корпусе, разработана для идентификацииактивов в области промышленности. Имеет небольшие габариты, всего 27 x 27 x 5,5 мм. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы.
Дальность уверенного считывания до 2 метров*.
Имеет температурный диапазон от -35 до +85С.

Вариант №5
Название
HID IN Tag 200/300/500 мм (HF) / HID IN Tag 200/300/500 мм (UHF)
RFID-Метка для ж/д транспорта
Артикул 005-5719 (HF)
___-____ (UHF)
Описание применения Очень прочная RFID-метка в корпусе, разработана для применения в жестких условиях эксплуатации. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы.
Дальность уверенного считывания в UHF исполнении до 2 метров*, в HF исполнении - до 30 см.
Имеет расширенный температурный диапазон от -40 до +90С, легко выдерживает нагрев до 140С.

Вариант №6
Название
RFID-Метка для ж/д транспорта
Артикул 005-5558
Описание применения Очень прочная RFID-метка в корпусе, разработана для крепления на изогнутые поверхности из металла, например, на вагон-цистерну или баллон с газом. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы. Металлический кожух может быть приварен к поверхности крепления.
Дальность уверенного считывания до 8 метров*.
Имеет температурный диапазон от -40 до +80С.

Варианты №7,8
Название
RFID-Метка для ж/д транспортаRFID-Метка для ж/д транспорта
Артикул 005-5544
005-5543 (С металлическим кожухом под сварку)
Описание применения Очень прочная RFID-метка в корпусе, разработана для крепления на любую поверхность, в т.ч. на металл. К объекту идентификации может крепиться различными способами: на промышленный клей, эпоксидную смолу, винты, заклепки и прочие метизы. Металлический кожух может быть приварен к поверхности крепления.
Дальность уверенного считывания до 8 метров*.
Имеет температурный диапазон от -40 до +80С.

Вариант №9
Название
RFID-Метка для ж/д транспорта
Артикул 050-3437
Описание применения Одноразовая навесная метка для металлических конструкций. Крепление универсальное, не нужно винтов и клея! При попытке демонтажа метка разрушается. Может применяться как электронная пломба.
Дальность уверенного считывания до 8 метров*.
Имеет температурный диапазон от -30 до +70С.


RFID-считыватели, которые могут подойти для решения задачи
Варианты №1,2,3
Название
RFID-Считыватель дальнего действия UHF FEIG LRU1002  / FEIG LRU3000  / FEIG LRU3500
RFID-считыватель FEIG LRU1002 Long range (UHF)
Артикул 013-6174 - LRU1002
013-1646 - LRU3000
013-1898 - LRU3500
Описание применения Стационарный RFID-считыватель дальнего радиуса считывания с высокой производительностью, может быть встроен в шкаф автоматизации (Резервный источник питания + RFID-считыватель + клеммная колодка и пр.). Имеет прочный металлический корпус (IP53), при необходимости может быть снабжен защитным кожухом, повышающим пыле-влаго-защищенность устройства до IP64.

LRU1002 - Максимальная мощность излучателя 2 Вт, дальность работы до 8 метров**.
LRU3000 - Максимальная мощность излучателя 2 Вт, дальность работы до 12 метров**.
LRU3000 - Максимальная мощность излучателя 4 Вт, дальность работы до 16 метров**.

Производительность считывания до 150 меток/сек.
Температурный режим от -25°С до +55°С.
Встроенный мультиплексор с возможностью одновременного подключения 4 антенн.
Коммуникационные интерфейсы: RS232, RS485, промышленный Ethernet, USB.
Цифровой порт и несколько реле для управления сторонней аппаратурой (в зависимости от модификации LRU1002/3000/3500).
Виброустойчивость: Vibration EN 60068-2-6 10 Hz to 150 Hz: 0,075 mm / 5 g
Устойчивость к шоковым воздействиям: EN 60068-2-27 Acceleration: 30 g


RFID-антенны для стационарных считывателей, которые могут подойти для решения задачи
Вариант №1
Название
RFID-антенна FEIG U270/270-EU (UHF)
Артикул 013-1641
Описание применения RFID-антенна с углом обзора 65°, поляризация круговая, коэффициент усиления 9 дБ. Исполнение климатическое для внешнего монтажа вне помещения. Круговая поляризация антенны позволяет повысить надежность считывания при любой ориентации метки в зоне видимости антенны

Вариант №2
Название
RFID-антенна FEIG U600/270-EU (UHF)
Артикул 013-1642
Описание применения RFID-антенна с узким углом обзора ~30°, поляризация круговая, коэффициент усиления 11 дБ. Исполнение климатическое для внешнего монтажа вне помещения. Круговая поляризация антенны позволяет повысить надежность считывания при любой ориентации метки в зоне видимости антенны


Мобильные RFID-считыватели, которые могут подойти для решения задачи
Варианты №1,2
Название
Мобильный RFID-Считыватель дальнего действия UHF
Convergence CS101  / Convergence CS101-CP
Артикул 038-3153 - Считыватель с линейной поляризацией антенны.
038-6211 - Считыватель с круговой поляризацией антенны. Менее чувствителен к ориентации пассивной UHF метки в момент считывания.
Описание применения Многофункциональный мобильный RFID-считыватель + штрих-код сканер. Дальность считывания до 11 метров**. Имеет высокий класс поле-влаго-защищенности, не боится падения с высоты человеческого роста, что важно при повседневной работе. Прибор хорошо сбалансирован, что позволяет оператору легко работать с ним в течение полного рабочего дня. Имеет встроенный Wi-Fi модуль и возможность дополнения GPRS-передатчиком.

Варианты №3
Название
Ручной RFID-Считыватель IDBLUE UHF / IDBLUE HF
RFID-считыватель FEIG LRU1002 Long range (UHF)
Артикул 030-2807 - UHF модификация
030-2806 - HF модификация
Описание применения Миниатюрный UHF RFID-считыватель в форм-факторе ручки. Очень удобен для:
  • повседневного применения при обходе объектов учета или
  • занесения RFID номеров объектов учета в систему при заведении новой позиции в базе данных.
Используется в паре с мобильным устройством, например, с коммуникатором или планшетным компьютером. Модификация HF имеет встроенную память, данные которой можно синхронизировать с компьютером, например, в конце рабочего дня.


* Указанная дальность считывания протестирована с применением антенны FEIG U270/270 (UHF) и мощности излучателя ~2 Вт.

** Дальность считывания зависит от многих параметров: тип считывателя, мощность излучателя, тип антенны и ее размер, размера RFID-метки
